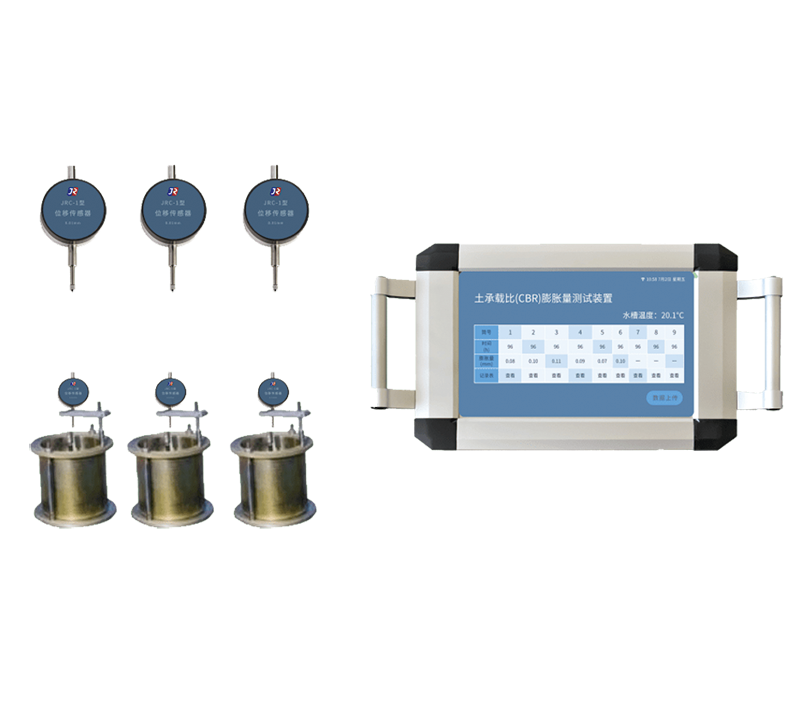

全自动承载比（CBR）膨胀测定装置，符合：JTG D30-2015《公路路基设计规范》和JTG T 3610-2019《公路路基施工技术规范》，采用高精度位移传感器，确保试验数据精准，在试验过程用中数据实时采集，分时自动保存。为科研项目、检测项目提供方便快捷检测过程和准确的试验数据。

〓 主要技术指标

1.工作电压：220V
2.工作功率：2KW
3.位移量程：0-10mm
4.非线性误差：< 0.2%
5.滞后误差：< 0.3%
6.重复性误差：< 0.2%
7.分辨率：0.01mm
8.显示屏：7寸电阻屏
9.工作环境：温 度： -10～+50℃
湿 度：35～90RH%

〓 组成部分

1、控制器：1台
2、传感器：9个
3、电热管：1根
4、循环水泵：1台

〓 试验原理

测量饱水膨胀量：
1、将试件放在装有调节杆的多孔板，在板上加足够的载荷板，使试件面上的压力等于该材料层上路面的压力。
2、将试筒与多孔板一起放在水槽内（先不放水）并用拉杆将模具拉紧，安装位移传感器，将位移数调到0~2mm以内，大于2mm时会发了蜂鸣声提示，开始试验时会自动清零。
3、向水槽内放水，使自由进到试件的顶部，在饱水期间，槽内水应保持在试件的顶面以上25mm，通常试件要浸泡96小时，试验页面会显示浸泡时间，浸泡结束后会提示。
4、在泡水时间到时，自动读取位移传感器读数，计算膨胀量。
5、从水槽中取出试样，倒出试样上的水，静置15分钟让其排水然后卸去附加载荷和多孔板，底板及滤纸，并承重M，以计算试件的深度及密度的变化。
